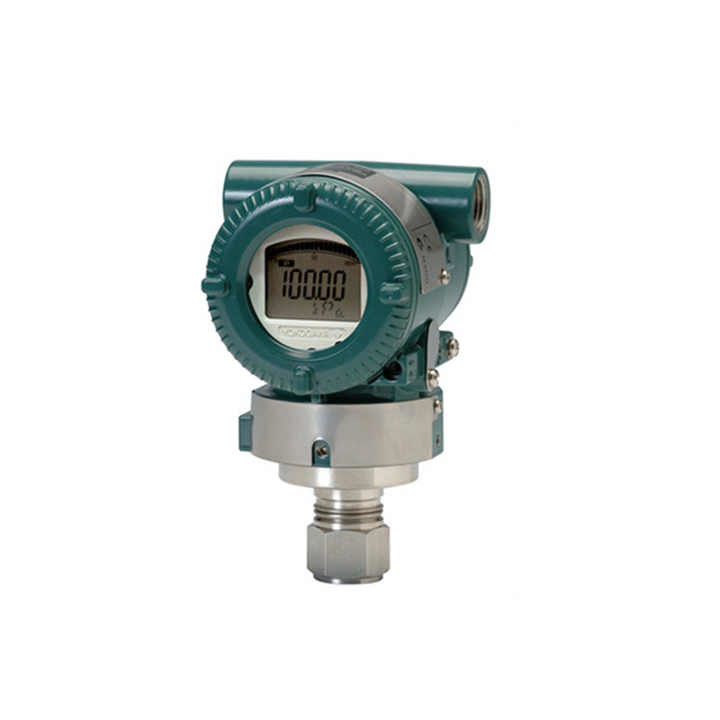

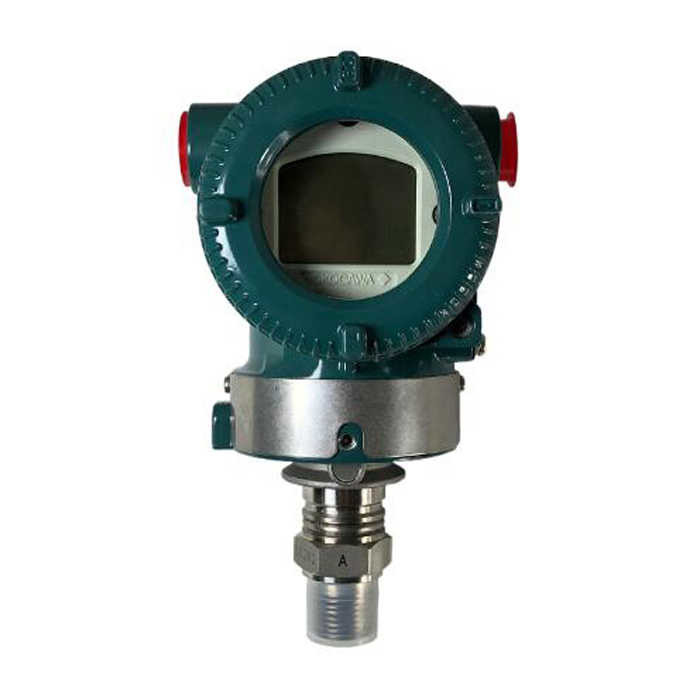

Przekaźnik ciśnienia bezwzględnego typu bezpośredniej instalacji Yokogawa EJA510A
Szczegóły:
Yokogawa EJA510A nadajnik ciśnienia bezwzględnego jest używany głównie do pomiaru ciśnienia gazów, cieczy i pary, a następnie przekształcania go w sygnał 4- 20mA.Inteligentny nadajnik EJA to najnowszy produkt wprowadzony przez Yokogawa Electric Corporation w Japonii., który najpierw przyjmuje czujnik cyfrowy, jednokrystałowy czujnik rezonansowy z krzemu.bezpośrednio eliminujące zakłócenia zewnętrzne w części czujnikaProdukt ma wyższą dokładność (± 0,075%), wyższą stabilność i niezawodność i od momentu wprowadzenia na rynek cieszy się powszechnym uznaniem.
Yokogawa EJA510A Typ bezpośredniej instalacji Przekaźnik ciśnienia bezwzględnego
Wyższa precyzja pomiaru:Zapewnia niezawodne odczyty ciśnienia bezwzględnego do zastosowań przemysłowych.
Wyjątkowa stabilność:Zapewnia stałą wydajność w długotrwałej eksploatacji.
Szybki czas reakcji:Zapewnia szybkie i dokładne pomiary ciśnienia.
Wzmocniona konstrukcja:Zaprojektowane, by wytrzymać trudne środowiska przemysłowe.
Zaawansowana cyfrowa technologia czujników DPharp:Oferuje lepszą dokładność i niezawodność.
Certyfikat bezpieczeństwa:Spełnia standardy branżowe w zakresie bezpiecznej i niezawodnej pracy.
Podstawowe parametry i specyfikacje produktu:
| miejsce pochodzenia |
Japonia |
| gwarancja |
1 rok |
| dostosowane wsparcie |
OEM, ODM, OBM |
| nazwy marki |
Yokogawa |
| numer modelu |
EJA510A |
| materiał |
SUS316 |
| Zastosowanie |
Przekaźnik ciśnienia Yokogawa EJA |
| Rodzaje pomiarów |
Ciśnienie różniczkowe (zakres wciągu) |
| Dokładność odniesienia |
±0,2% przedziału ±0,1% przedziału (z opcją /HAC) |
| Dokładność odniesienia ((Kod A, B lub C) |
Opcjonalnie ±0,075 rozpiętości |
| Dokładność odniesienia ((Kod D) |
Opcjonalnie ±0,12 rozpiętości |
| Ciśnienie wybuchowe (absolute) |
10,000 psi |
Tabela wyboru produktu:
| Kody opisujące wzór sufiksu |
EJA510A Przekaźnik ciśnienia bezwzględnego
EJA530A Przekaźnik ciśnienia gabarytowego |
| Produkcja |
O |
4 do 20 mA prądu stałego z komunikacją cyfrową (protokół BRAIN) |
| Sygnał |
4 |
4 do 20 mA prądu stałego z komunikacją cyfrową (protokół HART, patrz GS 01C22T01- |
|
4 |
00 KT) Komunikacja cyfrowa (FOUNDATION Fieldbus protocol, patrz GS |
| 0 |
01C22T02-00EN) Komunikacja cyfrowa (protokół PROFIBUS PA, patrz GS)
Wymagania w odniesieniu do: |
| Mierzyciel |
A |
10 do 200 kPa {0,1 do 2 kgf/cm2} {1,45 do 29 psi} {0,1 do 2 bar} |
| t przedział |
B |
0.1 do 2 MPa {1 do 20 kgf/cm2} {14.5 do 290 psi} {1 do 20 bar} |
| (kapsuła) |
C |
0.5 do 10 MPa {5 do 100 kgf/cm2} {72,5 do 1450 psi} {5 do 100 bar} |
|
D |
5 do 50 MPa {50 do 500 kgf/cm2} {720 do 7200 psi} {50 do 500 bar} |
| Włocone |
|
[Przepływy połączenia] [Diafragma] |
| części |
S |
SUS316L Hastelloy C-276 |
| materia |
H |
Hastelloy C-276 Hastelloy C-276 |
| Proces |
4 |
1/2 NPT kobieta |
| połączenia |
7 |
1/2 NPT męski G |
|
8 |
1/2 DIN 16 288 mężczyzna |
|
9 |
M20x1.5 DIN 16 288 męski |
| N Zawsze N |
| -0 Zawsze 0 |
|
N |
Zawsze N |
|
- 0 |
Zawsze 0 |
Elektryczne
połączenie |
0 |
G1/2 kobieta, jedno podłączenie elektryczne |
| 2 |
1/2 NPT kobieta, dwa połączenia elektryczne bez ślepej wtyczki |
| 3 |
Pg 13.5 kobieta, dwa połączenia elektryczne bez ślepego wtyczki |
| 4 |
M20 kobieta, dwa połączenia elektryczne bez ślepej wtyczki |
| 5 |
G1/2 kobieta, dwa połączenia elektryczne i ślepa wtyczka |
| 7 |
1/2 NPT kobieta, dwa połączenia elektryczne i ślepa wtyczka |
| 8 |
Pg 13.5 kobieta, dwa połączenia elektryczne i ślepa wtyczka |
| 9 |
M20 kobieta, dwa połączenia elektryczne i ślepa wtyczka |
| A |
G1/2 kobieta, dwa połączenia elektryczne i ślepa wtyczka SUS316 |
| C |
1/2 NPT kobieta, dwa połączenia elektryczne i ślepa wtyczka SUS316 |
| D |
M20 kobieta, dwa połączenia elektryczne i ślepa wtyczka SUS316 |
| Wskaźnik integralny |
D
E
N |
Wskaźnik cyfrowy
Wskaźnik cyfrowy z przełącznikiem ustawiania zakresu
(Żadnego) |
| Podnośnik montażowy |
E |
SECC Wyposażenie rury z stali węglowej o długości 2 cali
SUS3042-calowy urządzenie do montażu rur
SUS316 2-calowy mocowanie rur
(Żadnego) |
| F |
| L |
| N |
| Kody fakultatywne |
|
Opcjonalna specyfikacja |
Oto zestaw pytań często zadawanych dotyczących nadajnika ciśnienia bezwzględnego typu Yokogawa EJA510A:
Pytania ogólne
P1: Do czego służy nadajnik ciśnienia absolutnego Yokogawa EJA510A?
Odpowiedź: Jest przeznaczony do dokładnego pomiaru ciśnienia bezwzględnego w zastosowaniach przemysłowych, w tym w produkcji ropy naftowej i gazu, przetwarzania chemicznego, wytwarzania energii i półprzewodników.
P2: Czym EJA510A różni się od innych nadajników ciśnienia bezwzględnego?
Odpowiedź: EJA510A wykorzystuje technologię cyfrowych czujników DPharp firmy Yokogawa, oferując wysoką dokładność, lepszą stabilność długoterminową i wbudowaną dynamiczną kompensację zmian temperatury.
Specyfikacje techniczne
P1: Jaka jest dokładność EJA510A?
O: Standardowa dokładność wynosi ±0,1%, z opcjonalną aktualizacją do ±0,075% dla jeszcze większej dokładności.
P2: Jaki jest czas reakcji nadajnika?
Odpowiedź: czas reakcji wynosi 200 milisekund, co zapewnia niezawodne pomiary w czasie rzeczywistym.
P3: Jakie jest maksymalne ciśnienie robocze?
O: Standardowe maksymalne ciśnienie robocze wynosi 4500 psi, co sprawia, że nadaje się do zastosowań pod wysokim ciśnieniem.
Instalacja i konserwacja
P1: Jak instalowany jest EJA510A?
Odpowiedź: Jest to nadajnik ciśnienia bezwzględnego z bezpośrednim mocowaniem, co oznacza, że można go zainstalować bezpośrednio na połączeniach procesowych bez dodatkowych uchwytów mocowych.
P2: Czy EJA510A wymaga częstej kalibracji?
Odpowiedź: Nie, ze względu na długoterminową stabilność ±0,1% na 10 lat wymaga minimalnej ponownej kalibracji, co zmniejsza wysiłki związane z utrzymaniem.
Bezpieczeństwo i certyfikacje
P1: Czy EJA510A jest certyfikowany do zastosowań bezpieczeństwa?
Odpowiedź: Tak, jest on certyfikowany przez Exida i TUV jako SIL 2 / SIL 3, co zapewnia niezawodność w procesach o kluczowym znaczeniu dla bezpieczeństwa.
P2: Czy nadajnik obsługuje ustawienia lokalnych parametrów (LPS)?
Odpowiedź: Tak, jest wyposażony w ustawienia lokalnych parametrów (LPS) dla łatwej konfiguracji bez konieczności korzystania z narzędzi zewnętrznych.
