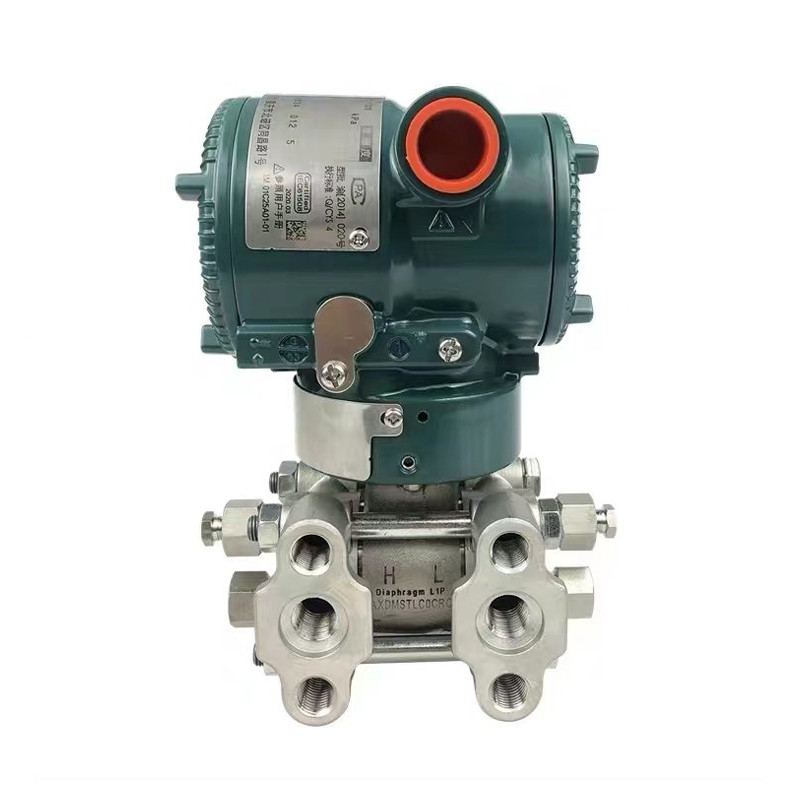

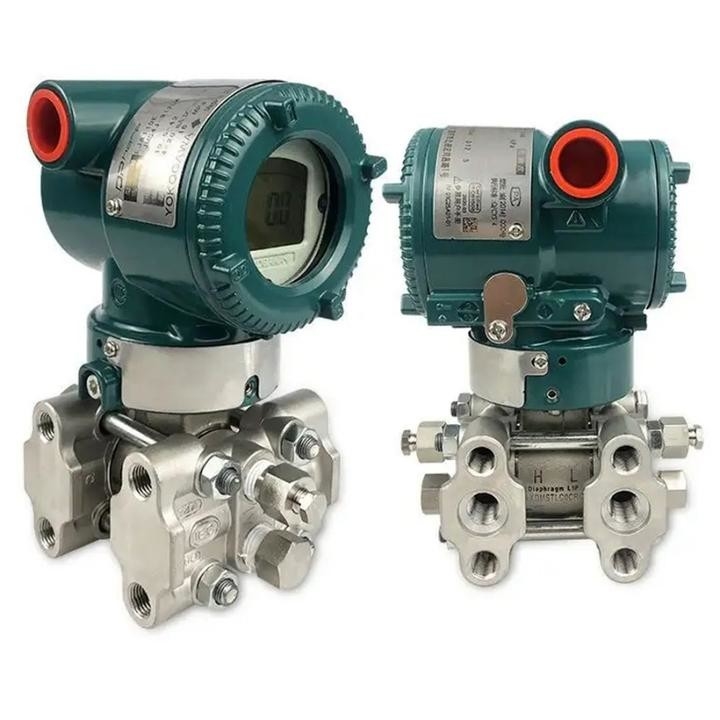

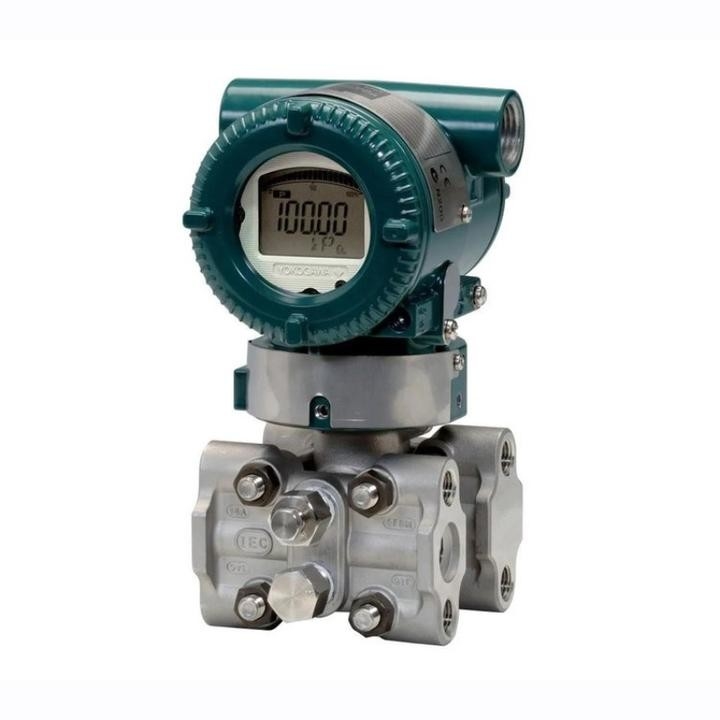

Yokogawa EJA440E Wysokonciśnieniowy nadajnik ciśnienia Tradycyjna instalacja Profibus Pa
Opis produktu:
Seria nadajników EJA-E jest najnowszą ewolucją rodziny DPharp firmy Yokogawa.Łączy w sobie wytrzymałość i sukces serii EJA-E z wydajnością serii EJX-A, aby dostarczyć rodzaj produktu, którego oczekujecie od Yokogawa..
EJA440E to nasz tradycyjny nadajnik ciśnienia w serii.
Yokogawa EJA440E Standardowe cechy
Wysoka dokładność:± 0,055% dla dokładnych pomiarów ciśnienia.
Stabilność długoterminowa:± 0,1% na 10 lat, minimalizując potrzeby ponownej kalibracji.
Szybki czas reakcji:90 milisekund dla szybkiego i niezawodnego pozyskiwania danych.
Certyfikat bezpieczeństwa:SIL 2 / SIL 3 przez Exida i TUV, zapewniając odpowiedniość do krytycznych zastosowań.
Przystępna konfiguracja:Lokalne ustawienia parametrów (LPS) umożliwiają łatwe regulacje bez narzędzi zewnętrznych.
Różnorodne możliwości komunikacji:Dostępny z HART 5/7, 1 do 5 VDC HART 7 (Low Power), FOUNDATION Fieldbus, PROFIBUS PA lub BRAIN.
Specyfikacje:
| Rodzaje pomiarów |
| Zmienna pierwotna |
Ciśnienie pomiarowe |
| Dokładność odniesienia |
| Zmienna pierwotna |
± 0,055% długości przedziału |
| Stabilność (wszystkie normalne warunki pracy) |
| Zmienna pierwotna |
±0,1% adresów URL na 10 lat |
| Czas reakcji |
| Zmienna pierwotna |
90 ms |
| Ciśnienie wybuchowe (absolute) |
| EJA510E |
19,100 psi (132 MPa) |
| Zgodność ze specyfikacją |
| Seria EJA-E |
±3σ |
Specyfikacje wyboru:
| model |
Kod specyfikacji |
Wyjaśnij |
| EJA440E |
...................................................................... w celu zapewnienia zgodności z przepisami |
Przekaźnik ciśnienia |
| sygnał wyjściowy |
- D... |
Protokół BRAN 4~20mA DC |
| - J... |
4~20mA prądu stałego HART 5/HART7 |
| - F... |
W odniesieniu do protokołu FF fieldbus należy odnieść się do GS 01C31T02-01CN |
| - G... |
Protokół autobusu PROFIBUS PA odnosi się do GS 01C31T04-01CN |
| - P.................. |
Protokół HART7 o niskiej mocy 1-5V prądu stałego |
| Zakres pomiarów |
C... |
5~32MPa ((720~4500psi) |
| (Puszka membranowa) |
D... |
5 ~ 50 MPa ((720 ~ 7200 psi) |
| Materiał części przyjmującej płyn "2 |
S... |
Zwróć się do tabeli "Materiały do części odbiorczych płynów" |
| Połączenie z procesem |
3...................................... w celu zapewnienia, że: |
Złącze procesowe z wewnętrzną nicią 1/4 NPT * 3 * 4 |
| 4 |
Złącze procesowe z wewnętrzną nicią 1/2 NPT * 3 * 4 |
| 5............................... w odniesieniu do: |
Brak złącza procesowego (z wewnętrzną nicią 1/4NPT na flansze komory) * 3 |
| Materiał śrub i orzechów |
J... |
B7 |
| G... |
316L SST |
| C... |
660 SST |
| Instaluj |
-3.................. |
Instalacja pionowa, wysokie napięcie po prawej stronie, proces podłączony na dole |
| -7...................................... w odniesieniu do tych środków. |
Instalacja pionowa, wysokie napięcie po lewej stronie, proces podłączony na dole |
| -8............................... w przypadku gdy: |
Instalacja pozioma, wysokie napięcie po prawej stronie |
| -9............................... w przypadku gdy: |
Instalacja pozioma, wysokie napięcie po lewej stronie |
| - U... |
Typ uniwersalny |
| Obudowa wzmacniacza |
1........................................... w celu zapewnienia, że: |
Odlewy stopów aluminium |
| 3...................................... w celu zapewnienia, że: |
Odporny na korozję stop aluminiowy * 5 |
| 2...................................... w odniesieniu do produktów objętych niniejszą dyrektywą |
ASTM CF-8M ze stali nierdzewnej * 6 |
| Połączenie elektryczne |
0.................. |
G1/2 wewnętrzna nitka, jeden interfejs elektryczny bez ślepej wtyczki |
| 2...................................... w odniesieniu do produktów objętych niniejszą dyrektywą |
1/2NPT wewnętrzna nitka, dwa interfejsy elektryczne bez ślepych wtyczek |
| 4 |
M20 wewnętrzna nitka, dwa interfejsy elektryczne bez ślepych wtyczek |
| 5............................... w odniesieniu do: |
G1/2 wewnętrzna nitka, dwa interfejsy elektryczne z ślepą wtyczką * 7 |
| 7 |
1/2 wewnętrzna nitka NPT, dwa interfejsy elektryczne z ślepą wtyczką * 7 |
| 9 |
M20 wewnętrzna nitka, dwa interfejsy elektryczne z ślepą wtyczką * 7 |
| Wymóg: |
G1/2 wewnętrzna nitka, dwa interfejsy elektryczne z jedną ślepą wtyczką SUS316 |
| C... |
1/2 wewnętrzna nitka NPT, dwa interfejsy elektryczne z jedną ślepą wtyczką SUS316 |
| D... |
Włókno wewnętrzne M20, dwa interfejsy elektryczne z jedną ślepą wtyczką SUS316 |
| Wbudowany stół wyświetlaczy |
D... |
Tabela cyfrowego wyświetlania * 8 |
| E.................. |
Tabela cyfrowego wyświetlania z przełącznikiem ustawiania zakresu * 9 |
| N... |
(bez nagłówka) |
| 2-calowy uchwyt instalacyjny rurociągu |
Wymóg: |
Uwaga: |
| B................................... w odniesieniu do: |
304 SST z płaską uchwytką |
| C... |
SECC - uchwyt w kształcie L |
| D... |
304 SST uchwyt w kształcie litery L |
| K................................... K................... K................... K........................... K........................... K................................... K........................................... K........................................... K........................................... K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K |
316 SST płaskie uchwytki |
| N... |
316 SST Kładka L żaden |
| Dodatkowy kod specyfikacji |
D/Dodatni wymagania techniczne |
Standardowe modele:
EJA440E-DCS5J-917NC
EJA440E-JCS4G-912DA
EJA440E-JCS4J-312DN
EJA440E-ECS4A-97D(N) A
EJA440E-JCS4J-917EA/NS2
EJA440E-DCS4J-812DA
EJA440E-DCS4J-912EA
JA440E-DCS4J-912DA
EJA440E-JCS4J-912EA
EJA440E-JCS4J-912DA
EJA440E-DDS4J-912EA
EJA440E-DDS4J-912DA
EJA440E-JDS4J-912EA
EJA440E-JDS4J-912DA
Pytania ogólne
P1: Do czego służy wysokoprężny nadajnik ciśnienia Yokogawa EJA440E?
Odpowiedź: EJA440E jest przeznaczony do zastosowań pomiarowych wysokiego ciśnienia w takich branżach jak ropa naftowa i gazowa, przetwarzanie chemiczne, wytwarzanie energii i oczyszczanie wody.
P2: Czym EJA440E różni się od innych nadajników ciśnienia?
Odpowiedź: EJA440E wyposażony jest w cyfrową technologię czujników DPharp firmy Yokogawa, oferującą wyższą dokładność, długoterminową stabilność i wbudowaną kompensację zmian temperatury i ciśnienia statycznego.
Specyfikacje techniczne
P1: Jaka jest dokładność EJA440E?
A: Standardowa dokładność wynosi ±0,055%, z opcjonalną aktualizacją ±0,04% dla większej precyzji.
P2: Jaki jest czas reakcji nadajnika?
Odpowiedź: czas reakcji wynosi 90 milisekund, co zapewnia szybkie i niezawodne pomiary.
P3: Jakie jest maksymalne ciśnienie robocze?
A: Standardowe maksymalne ciśnienie robocze wynosi 15200 psi, co czyni go idealnym do zastosowań pod wysokim ciśnieniem.
Instalacja i konserwacja
P1: Jak instalowany jest EJA440E?
Odpowiedź: EJA440E jest przeznaczony do tradycyjnych instalacji wysokiego ciśnienia i może być montowany przy użyciu standardowych w branży uchwytów.
P2: Czy EJA440E wymaga częstej kalibracji?
Odpowiedź: Nie, ze względu na długoterminową stabilność ±0,1% na 10 lat wymaga minimalnej ponownej kalibracji.
Bezpieczeństwo i certyfikacje
P1: Czy EJA440E jest certyfikowany do zastosowań bezpieczeństwa?
Odpowiedź: Tak, posiada certyfikat SIL 2 / SIL 3 wydany przez Exida i TUV, co sprawia, że nadaje się do zastosowań o kluczowym znaczeniu dla bezpieczeństwa.
P2: Czy nadajnik obsługuje ustawienia lokalnych parametrów (LPS)?
Odpowiedź: Tak, jest wyposażony w ustawienia lokalnych parametrów (LPS) dla szybkiej konfiguracji bez konieczności korzystania z narzędzi zewnętrznych.
